当前工作
PCB开发
身体单元设计
esp32 c6带屏幕的开发板
时间同步设计
震动单元
手部单元设计
PCB开发要求
功能
esp32 c6
支持wifi6，主要用的功能就是UDP发送数据，注意天线，争取最好的信号通讯
bno085的陀螺仪
精准的拿到姿态和加速度
微型震动单元（待定）
在合适的位置可以给到震动提示
2-3个led灯显示
开关机状态，电量报警，工作状态等
电源开关一个
开机，关机，配网
typeC 充电和数据
电池，能显示充电，可测量电池电压电量
有电池电量测量电路
可以用arduino写程序
很重要，只会用arduino
尺寸 （预计23*23*7mm 含电池）

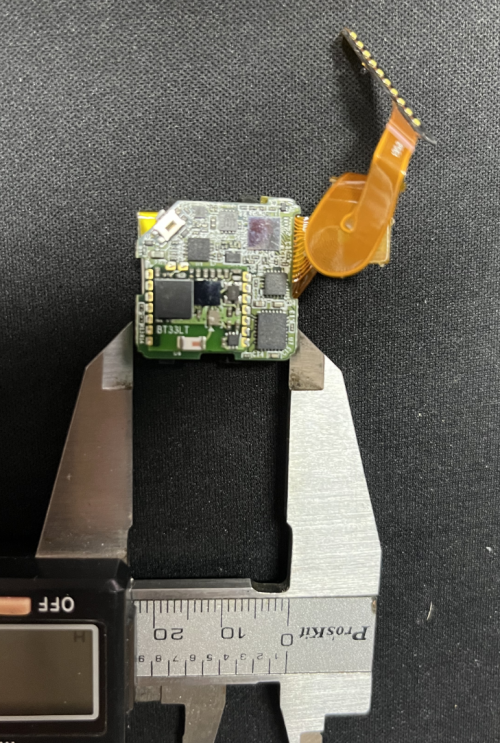

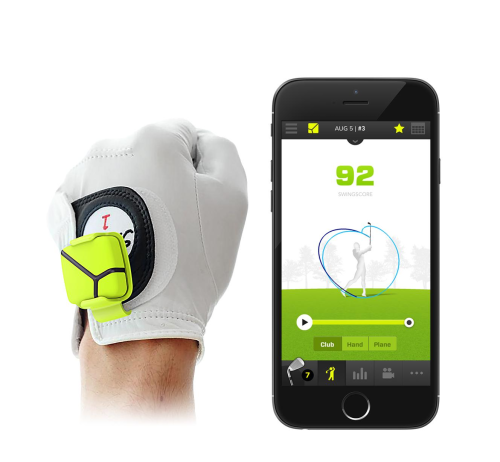

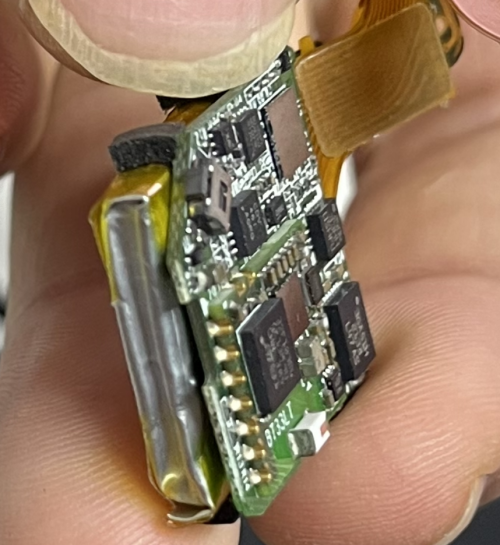

参考产品
23mm*23mm*7mm

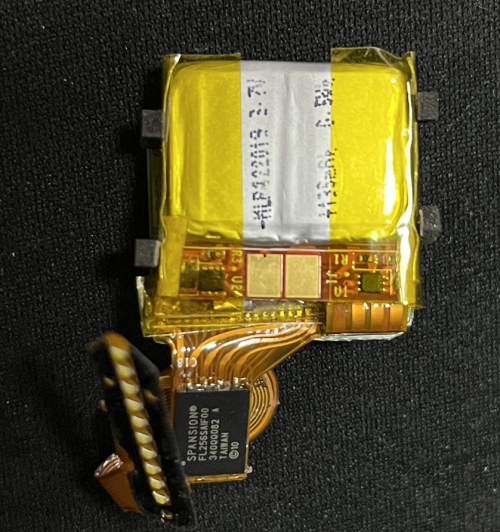

背面电池图，可以用402020的锂电池

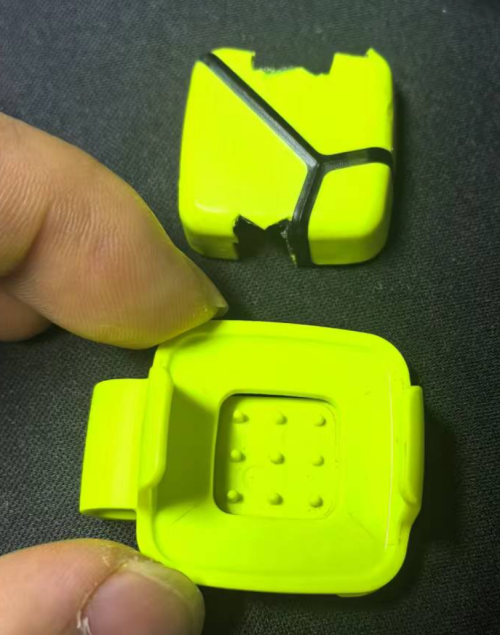

外壳设计要求
卡扣和外壳
参考图
